稱重模塊接線圖
掃一掃!稱重模塊接線圖的最大特點是其設備、元件的動作嚴格按照設計的先后順序進行，其邏輯性很強，所以讀圖時需要按一定的規律進行。今天向朋友們推薦稱重模塊接線圖看圖的方法，接線不求人，記得收藏……

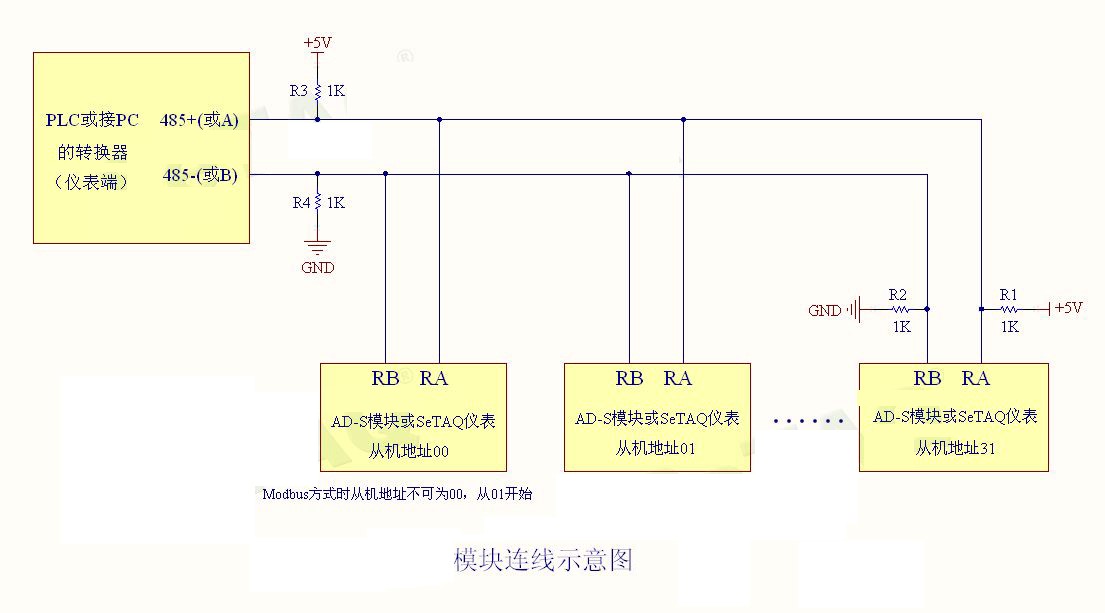

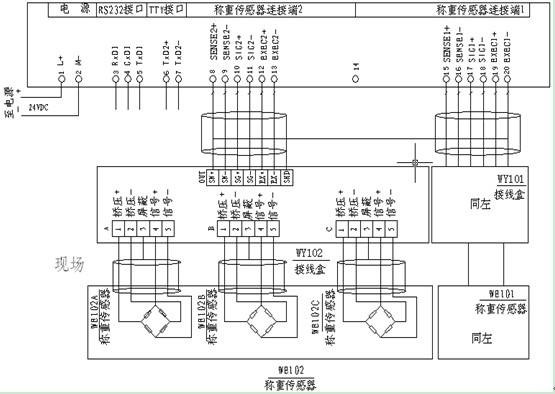

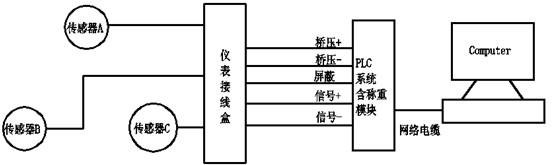

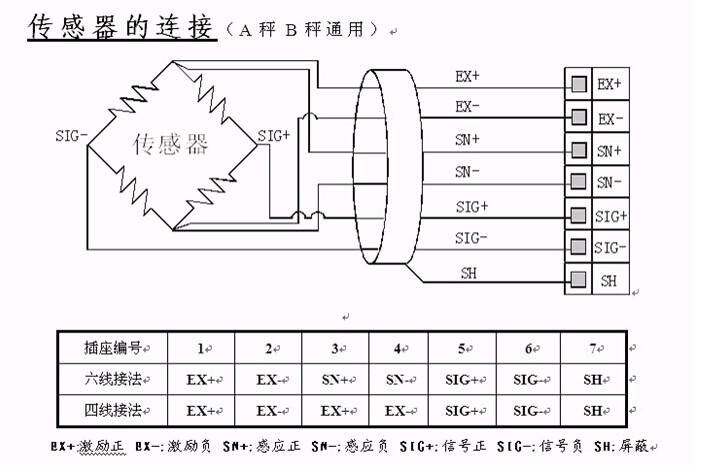

現如今勤酬實業2018年所監制的稱重模塊接口是一個7孔的接頭，與現場的稱重傳感器接線方法有六線制和四線制兩種，此系統采用四線制連接，1和2、3和4依次短接，而且將現場的三個傳感器并聯起來使用。
該稱重模塊的最大的亮點就是勤酬實業的模具工程師設定點接口通連接了一個5位碼盤設定器，端子號6、5、4、3、2分別對應千百十個和十分位，27、28、29、30是8421編碼的尋址數據，用于終值 設置。F701既可以通過面板按鍵組合設置終值也可以通過連接外部設定器設置，通過按鍵組合可切換，本系統即為后者，可對終值以100g為單位進行修正。
從上圖可以看出勤酬實業的模具工程師設計的稱重模塊上的控制信號輸入/輸出接口用以連接外部信號輸入和控制信號輸出，從PLC送來3個信號，分別為去皮重（端子號4）、皮重復位（端子號5）和數據保持（端子號 14）;每次稱量前先去皮重，此時凈重立即設置為零，到稱量終值后數據保持，放料結束后再皮重復位，即再取消去皮操作，此時毛重和凈重為同一數值，這樣可保證每次稱量的切片的凈重量。
稱重模塊接線圖中有5個信號，分別為接近零（端子號6）、預置值（端子號7）、落差值（端子號9）、不足 （端子號10）、過量（端子號11）、上限（端子號19）。實際參數設置如下：上限值為1200kg，下限值為0kg，接近零為10kg，預置值1和2均 為30kg（F701支持三檔投料，此系統只用兩檔，所以預置值2信號未用），落差值為1.7kg，過量和不足均為0.8kg，終值為1000kg。 在PLC程序中落差值這一信號有時也當作終值信號使用，因為重量到落差值時關閉控制門結束投料，時間上只存在閥門關閉用時的間隔，此值的大小就是關閉控制門后還沒有落到料斗內的切片重量。實際使用中即為（碼盤設定器設為1000.0時）：重量在970kg（1000.0-30）前為快投料，在 970kg 時轉為慢投料，在998.3kg（1000.0-1.7）時關閉控制門，這1.7kg就是落差量，理論上此時料斗內的切片量恰為1000kg;在排料過程 時重量到了10kg時再延時5s關閉排料門即能確保料已排凈，可進行下一步操作。
鑒于稱重模塊接線圖設備迥異性，上述為基本方法和一般規律，對于個別情況還要具體問題具體分析。
